无极变速箱维修化学和断口分析

无极变速箱维修化学成分分析

在断裂件上取样进行化学成分分析，检测结果(质量分数)见表1。可见其成分符合GB/T3077-1999的要求。

无极变速箱维修宏观断口分析

断裂位置位于螺纹扫尾根部与花键轴的连接处。经观察，该部位表面肉眼可见明显的机械加工刀痕，断口边沿呈锯齿状

根据成分分析可知，该零件所用材料化学成分符合GB/T3077-1999中20CrMo钢的要求，可排除因材料错用而导致断裂的因素。

该批零件经渗碳淬火后，在螺纹部进行超音频回火，以降低其硬度。但金相组织及显微硬度测定结果均表明，此回火过程，实际上是在螺纹部位又进行了一次淬火，这必然加大了该处的组织应力和热应力。

变速箱第二轴经热处理后，在总装时发生批量断裂，断裂部位均发生在轴端螺纹扫尾根部处。该轴材料为20CrMo，生产工艺:下料→铸造→正火→机加工→渗碳淬火→回火(180～200℃)→抛丸→校直→局部(螺纹部)超音频回火(560～580℃)。

泵轮和涡轮是一对工作组合，它们就好似相对放置的两台风扇，一台风扇吹出的风力会带动另一台风扇的叶片旋转，风力成了动能传递的媒介，如果用液体代替空气成为传递动能的媒介，泵轮就会通过液体带动涡轮旋转，再在泵轮和涡轮之间加上导轮，通过反作用力使泵轮和涡轮之间实现转速差就可以实现变速变矩了。由于液力变矩器自动变速变矩范围不够大，因此在涡轮后面再串联几排行星齿轮提高效率，液压操纵系统会随发动机工作变化自行操纵行星齿轮，从而实现自动变速变矩。

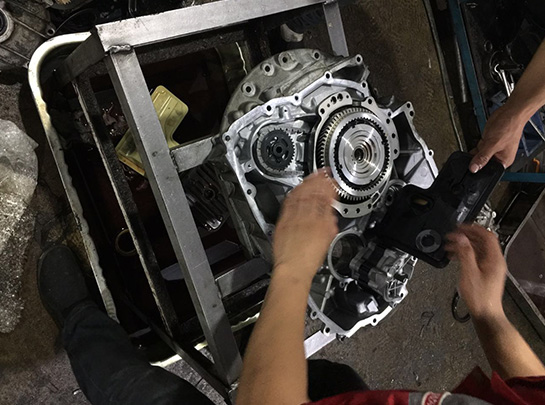

无极变速箱维修
